スプライン加工とは

スプライン加工の加工例

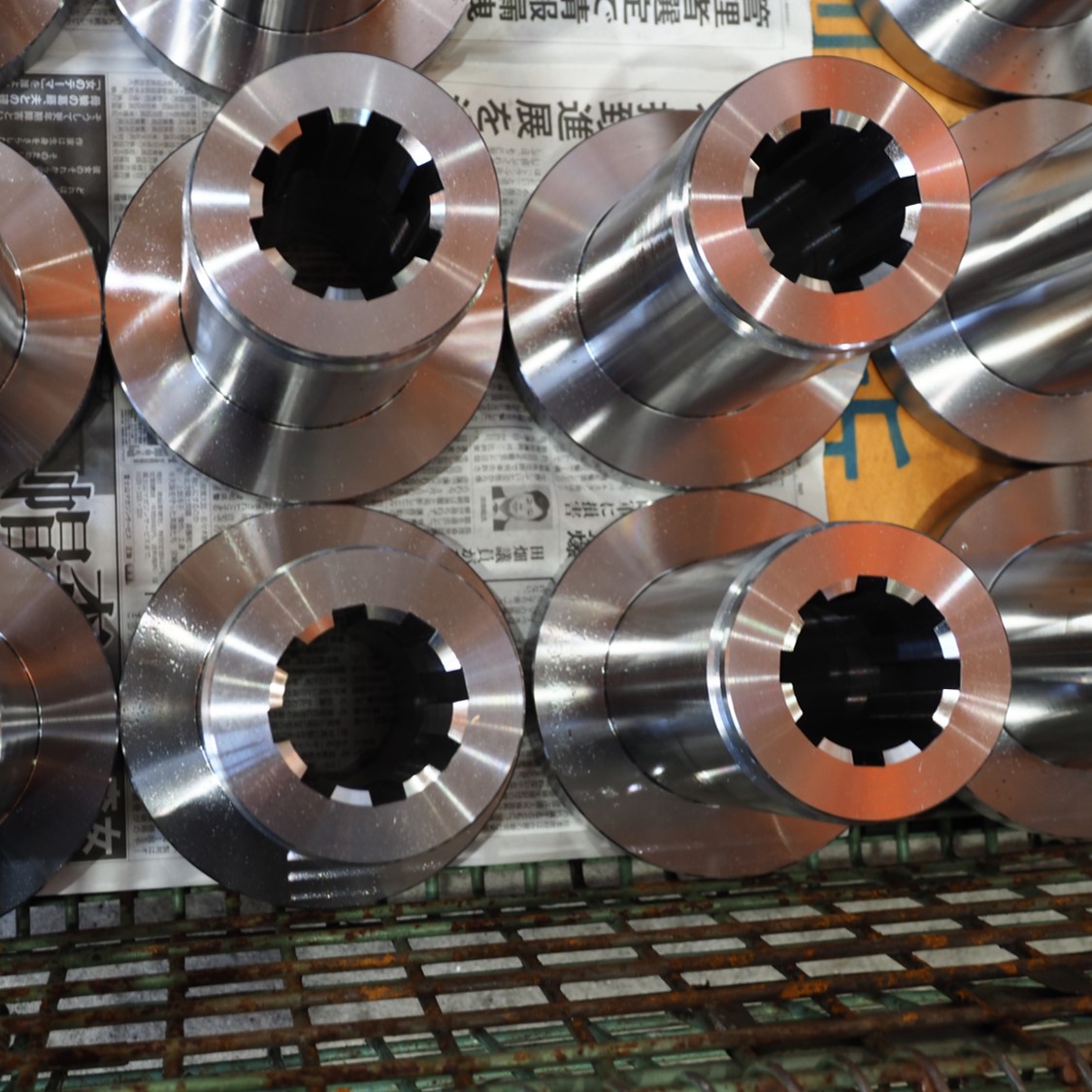

スプライン加工とは、加工する溝の断面に複数のギザギザになっている加工です。その為、スロッター加工などで一つ溝を作った加工品より大きな回転運動を伝えることが特徴的な加工方法です。スプラインとは凸部をもつ軸と連結するもう一方の軸の穴に、凸部の形状に合わせて削り込まれた溝の事を指しており、右の写真のカタチに加工することをスプライン加工といいます。歯車等と軸を結合する際に必要になるものです。

スプライン加工の加工実績

スロッター加工の加工風景001
スロッター加工の加工風景002
スロッター加工の加工風景003

その他スプライン加工の実績はコチラ

スプラインも回り止めの一種。スプライン加工の場合は数本の溝を加工します。
またスプライン加工の場合、勾配をつけての切削することができます。スプライン加工写真のように、内径の加工がテーパへのキー溝を加工することができます。キー溝加工に比べるとキー溝が多い分、より運動エネルギーを伝えることが可能です。


各種スプライン加工

スプライン加工

キー溝と同様に、軸(シャフト)と回転部品(ギアやプーリーなど)の軸穴を固定するための溝を加工する方法。ただし、キー溝と異なる点はマシンキーを用いるのではなく、軸の外径と回転部品の内径をはめ合い固定できるようにそれぞれに溝を切削する。スプラインは溝の数が複数あり、溝の断面は長方形であるため角スプラインとも呼ばれる。

インボリュートスプライン加工

スプライン加工と同様に、軸(シャフト)と回転部品(ギアやプーリーなど)の軸穴をはめ合い固定するために、それぞれに溝を加工する方法。スプラインと比べて溝の数が多く、溝の形が先細い。また、製造と精度確保が容易であり、回転動力の伝達にも優れている。
